Was macht ASTM B338 Grade 9 Titanium Tubing so vielseitig?

Haben Sie Schwierigkeiten, ein Material zu finden, das stark genug für anspruchsvolle Aufgaben, aber auch formbar genug für eine komplexe Fertigung ist? Dieser Zielkonflikt führt oft zu schweren, überdimensionierten Teilen oder schwierigen Produktionsprozessen. Titanrohre der Güteklasse 9 bieten die perfekte, ausgewogene Lösung.

Titanrohre der Güteklasse 9 (Ti-3Al-2,5V) sind die erste Wahl, da sie eine mittlere Festigkeit - höher als bei reinem Titan - mit der hervorragenden Formbarkeit und Korrosionsbeständigkeit kombinieren, die für Hochleistungsanwendungen erforderlich sind. Seine Eigenschaften, die durch Normen wie ASTM B338 geregelt werden, machen es außergewöhnlich vielseitig.

As a technical manager with over a decade in the titanium industry, I’ve seen engineers wrestle with this challenge time and again. They need performance without compromising manufacturability. Grade 9 titanium is often the answer I provide. It hits that sweet spot. Let’s dive into the specifics of our 33mm x 3mm wall thickness tubes and explore why this material is trusted across so many critical industries.

Was macht die Sorte 9 (Ti-3Al-2,5V) so besonders?

Benötigen Sie ein leichtes Material, das absolut keine Kompromisse bei der Festigkeit oder Haltbarkeit eingeht? Die Verwendung von schwereren Metallen führt zu unnötigem Gewicht, was die Betriebskosten erhöhen und die Gesamtleistung verringern kann. Die einzigartigen Eigenschaften von Grade 9 lösen genau dieses Problem.

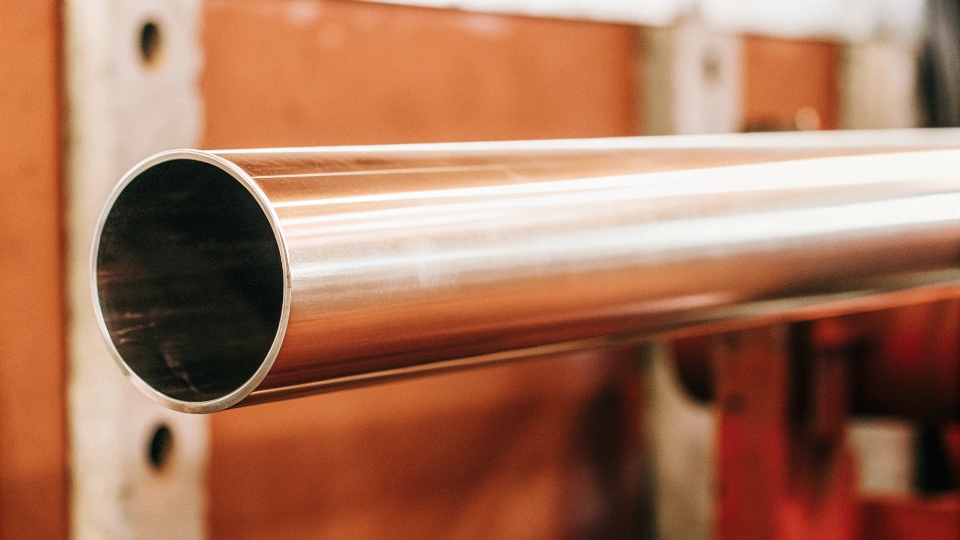

Zu seinen besonderen Merkmalen gehören ein außergewöhnliches Verhältnis von Festigkeit zu Gewicht, eine hervorragende Korrosionsbeständigkeit und eine ausgezeichnete Formbarkeit. Diese einzigartige Kombination ermöglicht leichte und dennoch haltbare Konstruktionen, und wir können die Rohre auf individuelle Längen zuschneiden, um Ihre Projektanforderungen genau zu erfüllen.

The alloy Ti-3Al-2.5V is what gives Grade 9 its remarkable personality. It’s often called the "workhorse" of titanium alloys for good reason. It delivers strength that is significantly higher than commercially pure grades, yet it doesn’t have the fabrication challenges of ultra-high-strength alloys. This means it can be cold-worked, bent, and formed with relative ease, a huge benefit that reduces manufacturing complexity and cost. On top of that, its resistance to corrosion from saltwater, acids, and other chemicals is second to none. For an engineer or sourcing specialist, this means you are getting a material that is not only strong and light but also incredibly durable and easy to work with.

I often advise clients who are considering other materials to look at the whole picture. Just last month, a client in the marine industry was planning to use a heavier nickel alloy for a piping system. I showed them how using Grade 9 would not only prevent corrosion but also significantly reduce the structure’s overall weight, improving efficiency without sacrificing an ounce of strength.

In welchen Branchen sind Rohre der Güteklasse 33mm 9 besonders geeignet?

Versuchen Sie, ein einziges, zuverlässiges Material zu beschaffen, das für mehrere verschiedene, anspruchsvolle Anwendungen geeignet ist? Das Jonglieren mit mehreren Materialspezifikationen erhöht die Lagerkosten und die Komplexität der Beschaffung. Die Vielseitigkeit von Grade 9-Titan vereinfacht diesen Prozess erheblich.

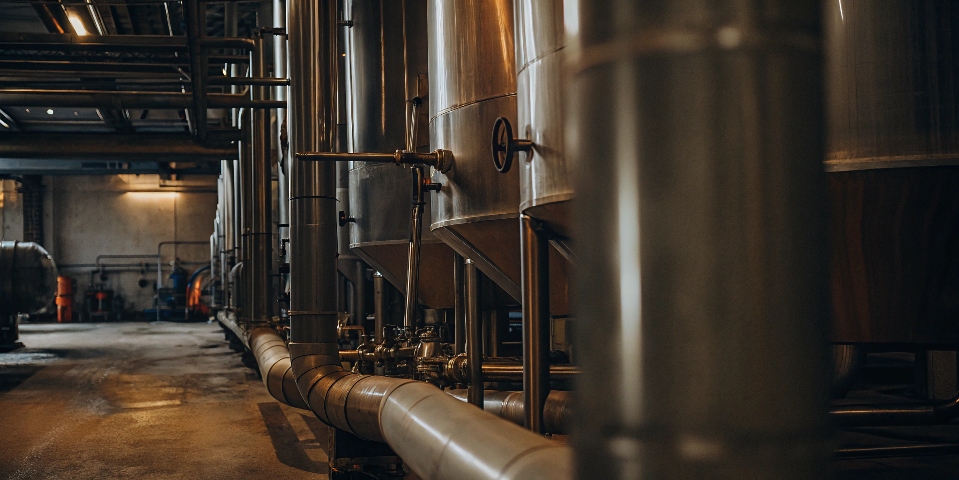

Diese Rohre eignen sich hervorragend für anspruchsvolle Industrien wie die Luft- und Raumfahrt für Strukturteile, die chemische Verarbeitung für Rohrleitungssysteme, die Schiffstechnik für Korrosionsbeständigkeit und Hochleistungsbereiche wie den Motorsport. Sie werden auch für Rahmen von medizinischen Instrumenten verwendet.

Die ausgewogenen Eigenschaften unserer 33-mm-Rohre der Güteklasse 9 machen sie zu einem Spitzenprodukt in vielen Bereichen. In der Luft- und Raumfahrt und im Motorsport, wo jedes Gramm zählt, ist ihr Verhältnis von Festigkeit zu Gewicht ein entscheidender Vorteil für Strukturkomponenten. In der Chemie- und Schifffahrtsindustrie gewährleistet ihre überragende Korrosionsbeständigkeit eine lange und zuverlässige Lebensdauer, selbst wenn sie aggressiven Substanzen oder Salzwasser ausgesetzt sind. Die gleiche Beständigkeit macht sie ideal für Wärmetauscher- und Kondensatorsysteme, wo sie konstanten Temperatur- und Druckschwankungen standhalten müssen, ohne zu versagen. Sie werden auch häufig für medizinische Anwendungen eingesetzt, z. B. als Rahmen und Stützstrukturen für chirurgische Instrumente, bei denen Festigkeit und Sauberkeit von größter Bedeutung sind.

From my perspective as a technical expert, reliability is everything. When a client in the medical field comes to me, they need absolute confidence in the material’s performance and traceability. Grade 9 provides that assurance. It’s a proven material that delivers consistent results, whether it’s for a race car chassis or a critical heat exchanger.

Was sind die kritischen technischen Spezifikationen für Rohre nach ASTM B338 Grade 9?

Can technical data sheets be confusing and slow down your procurement process? Misinterpreting key metrics like tensile strength or material standards can lead to ordering non-compliant parts, causing costly delays. Let’s clarify the essential numbers for Grade 9.

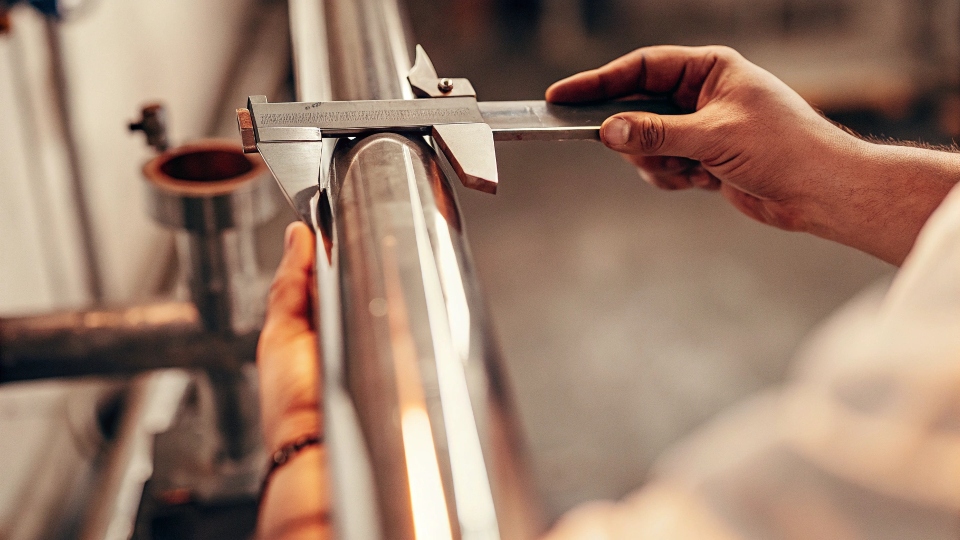

Die kritischen Spezifikationen für dieses 33-mm-Rohr werden durch seine Materialzusammensetzung (Ti-3Al-2,5V), seine Herstellungsnorm (ASTM B338 / ASME SB-338) und seine mechanischen Eigenschaften definiert, darunter eine Mindestzugfestigkeit von 620 MPa und eine Mindeststreckgrenze von 483 MPa.

To ensure you’re getting the right product, it’s vital to understand these specifications. The ASTM B338 standard is a guarantee that the tube is suitable for high-pressure and high-temperature applications like condensers. The mechanical properties tell you how the material will behave under load. Tensile strength (UTS) is the maximum stress it can withstand before breaking, while yield strength (YS) is the point at which it starts to deform permanently. Here are the key figures for our tubes:

Spezifikation	Wert
Äußerer Durchmesser	33mm
Wanddicke	3mm
Material	Titan Grad 9 (Ti-3Al-2,5V)
Standard	ASTM B338 / ASME SB-338
Höchstzugkraft (UTS)	≥ 620 MPa
Streckgrenze (YS)	≥ 483 MPa
Dehnung	≥ 15%

The most important document I provide my clients is the Mill Test Certificate (MTC). This certificate is our guarantee that every tube in your shipment has been tested and meets or exceeds every one of these specifications. For us, quality assurance isn’t just a process; it’s a promise.

Was sind die gängigen Rohrgrößen der Güteklasse 9 und ihre spezifischen Verwendungszwecke?

Are you unsure which tube diameter and wall thickness is the right fit for your project? Choosing the wrong size can be a costly mistake, leading to wasted material or a part that isn’t strong enough for the job. Here is a quick guide to common sizes and their roles.

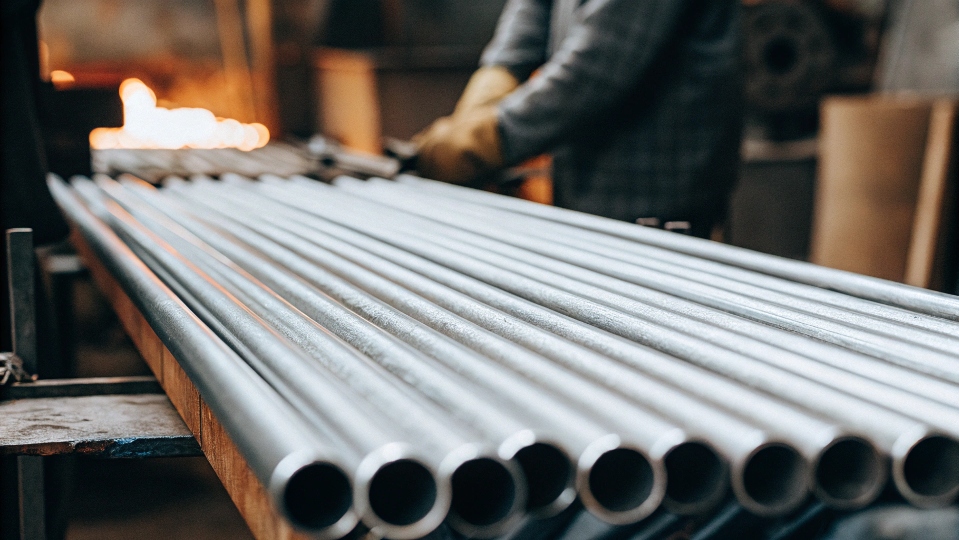

Common sizes range from small precision tubes under 12mm for medical devices and bicycle frames to large, thick-walled pipes over 60mm for industrial heat exchangers. The size and wall thickness are always selected to match the application’s specific structural and pressure demands.

Die Größe des Rohrs steht in direktem Zusammenhang mit seiner Aufgabe. Ein Rohr mit kleinem Durchmesser ist perfekt für empfindliche Arbeiten, während ein großes, dickwandiges Rohr für die Schwerindustrie gebaut wird. Das 33-mm-Rohr fällt in eine sehr vielseitige mittlere Kategorie, die sowohl für Drucksysteme als auch für strukturelle Anwendungen geeignet ist. Unsere Produktionskapazitäten decken sowohl nahtlose als auch geschweißte Rohre ab, um unterschiedlichen Anforderungen und Budgets gerecht zu werden. Im Folgenden finden Sie eine genauere Aufschlüsselung der typischen Verwendungszwecke der verschiedenen Größen:

OD Bereich	Wanddicke (WT)	Typische Anwendungen	Why it’s chosen
≤ 12mm	0,5 mm - 1,5 mm	Medizinische Katheter, Fahrradschläuche, Instrumententeile	Hochfest, leicht und biokompatibel.
16mm - 33mm	1mm - 3mm	Hydraulikleitungen für die Luft- und Raumfahrt, kleine Wärmetauscher	Ausgewogene mechanische Eigenschaften für drucktragende Strukturen.
33mm - 60mm	≥ 3mm	Chemierohre, Dampfsysteme, Druckbehälterstutzen	Ausgezeichnete Beständigkeit gegen Seewasser und Chloridkorrosion.
≥ 100mm	≥ 5mm	Strukturrahmen für die Luft- und Raumfahrt, Tiefseepipelines	Hohe Strukturfestigkeit und gute Schweißbarkeit für große Konstruktionen.

One of the key insights I share with my clients is to think about the manufacturing process. For a high-pressure system, a seamless tube is often the best choice for maximum integrity. However, for many structural applications, a high-quality welded tube that meets ASTM standards can offer a more cost-effective solution without sacrificing performance. It’s about matching the right product to the right job.

Schlussfolgerung

Kurz gesagt, Titanrohre der Güteklasse 9 sind ein unglaublich vielseitiges Material, das eine fantastische Lösung für Ingenieure darstellt, die Festigkeit, Formbarkeit und langfristige Haltbarkeit in einem Paket benötigen.
