Что такое ASTM B338: Gr9 Titanium Tubing?

Вы запутались в технических стандартах на материалы? Увидев длинную строку кодов, например "ASTM B338 Gr9", вы можете забеспокоиться о том, что закажете не ту трубу и это приведет к задержке проекта.

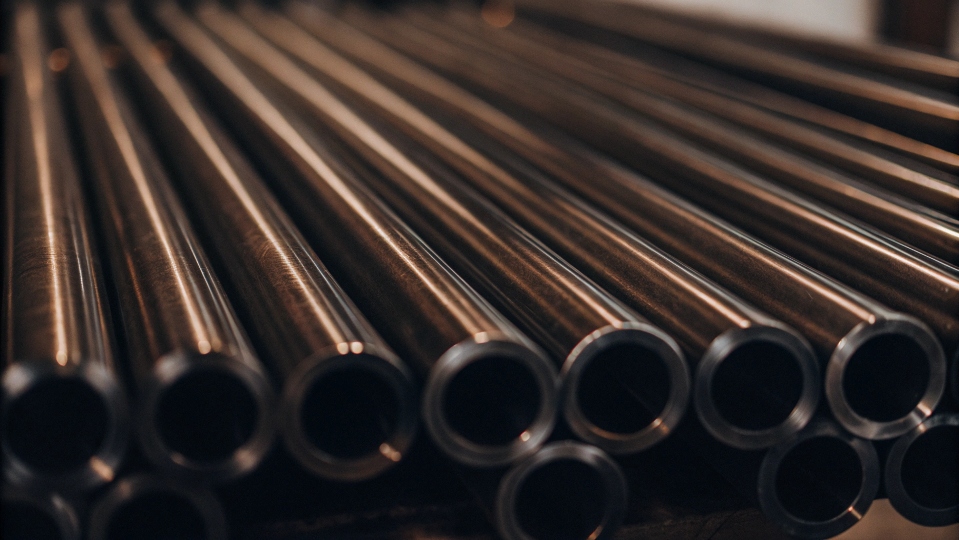

ASTM B338 - это международный стандарт на бесшовные и сварные титановые трубы, предназначенные для теплообменников и конденсаторов. Класс 9, или Gr9, определяет титановый сплав (Ti-3Al-2.5V), известный своей высокой прочностью, формуемостью и свариваемостью, что делает его универсальным высокопроизводительным материалом.

When a client like David, a procurement manager, sees this specification, he needs to know exactly what it means for his project. It isn’t just a random set of numbers. It’s a guarantee of chemical composition, mechanical properties, and manufacturing quality. Over my decade in titanium sourcing, I’ve helped countless partners decode these standards to find the perfect material. Let’s explore what makes this specific grade of tubing so valuable and where it fits best.

---

Каковы преимущества титановых трубок Gr9?

Вы устали от использования материалов, которые выходят из строя под нагрузкой или ржавеют в суровых условиях? Частые замены и техническое обслуживание снижают вашу прибыль и замедляют работу.

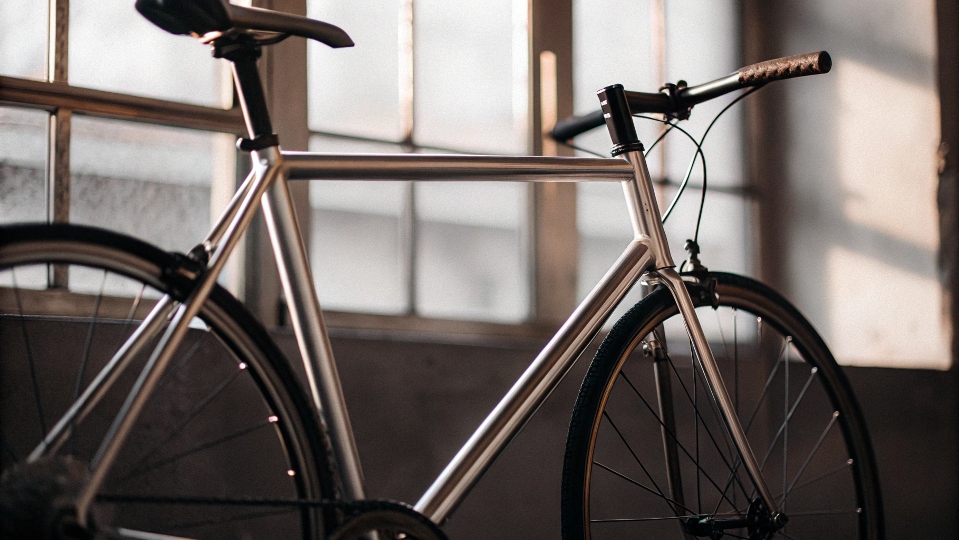

Титановые трубы класса 9 обладают уникальным балансом свойств. Ее основными преимуществами являются высокое соотношение прочности и веса¹, отличный коррозионная стойкость² (особенно в соленой воде), и превосходный усталостная прочность³При этом сохраняется хорошая формуемость и свариваемость, что упрощает производство.

За годы экспорта титановых труб по всему миру мы убедились, что высокая усталостная прочность Gr9 является решающим фактором. Это делает его предпочтительным материалом для легких структурные компоненты⁴ которые подвергаются постоянной вибрации или нагрузкам, например, в аэрокосмической промышленности или в высокопроизводительных гоночных мотоциклах. Кроме того, наши клиенты в морская техника⁵ Проекты выбирают Gr9 вместо нержавеющей стали, потому что она противостоит коррозии, вызываемой хлоридами, в соленой воде. Это значительно увеличивает срок службы оборудования и снижает долгосрочные затраты. Этот материал решает проблемы там, где другие металлы просто не справляются, обеспечивая долгосрочную надежность.

Ключевые преимущества производительности

Сочетание свойств - вот что делает Gr9 особенным. Вот как он выделяется:

Выгода	Описание	Почему это важно
Высокая прочность по отношению к весу	Обладает прочностью, сравнимой с некоторыми сталями, при почти вдвое меньшей плотности.	Снижает общий вес в таких областях применения, как самолеты и автомобили, повышая эффективность использования топлива.
Отличная коррозионная стойкость	Образует устойчивый, самовосстанавливающийся оксидный слой, который защищает его от ржавчины и химикатов.	Идеально подходит для морской, химической и морской среды, где другие металлы могут разрушиться.
Превосходная усталостная прочность	Выдерживают многократные циклы нагрузок и вибраций, не выходя из строя.	Критически важно для таких компонентов, как гидравлические линии и велосипедные рамы, которые испытывают постоянную нагрузку.
Хорошая формуемость	Может подвергаться холодной обработке и изгибаться в сложные формы без нарушения целостности.	Позволяет создавать разнообразные и сложные конструкции в производстве.

Ищете высококачественные титановые трубы и трубки?

Ознакомьтесь с нашим ассортиментом титановых трубок и трубопроводов, подходящих для аэрокосмической, медицинской и промышленной отраслей. Наши изделия разработаны в соответствии с жесткими стандартами и обеспечивают надежную работу в различных условиях.

Посмотреть изделия из титана →

Каковы области применения титановых трубок Gr9?

Вы знаете о преимуществах, но не уверены, подходит ли Gr9 для вашего конкретного изделия? Выбор материала с избыточной конструкцией может привести к увеличению затрат, в то время как выбор материала с недостаточной конструкцией чреват неудачей.

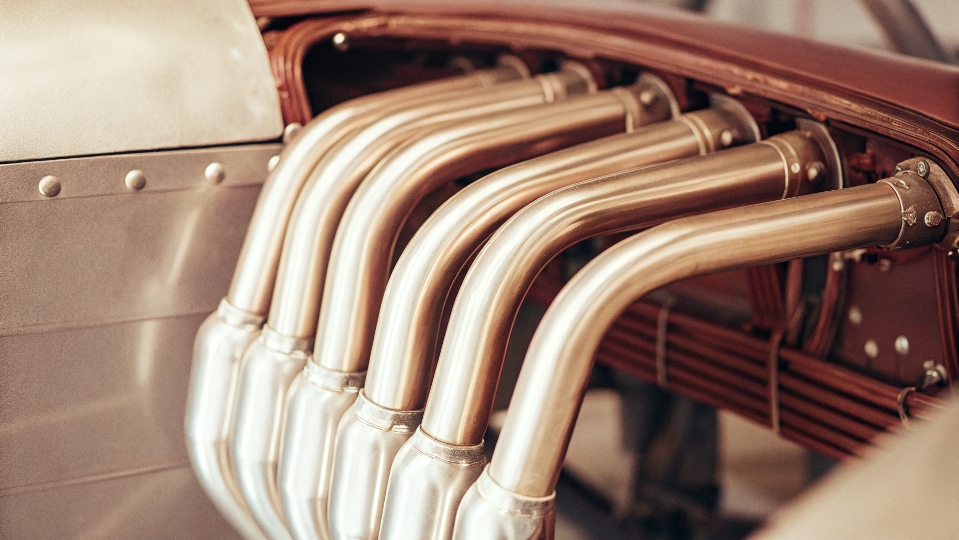

Титановые трубы Grade 9 используются в областях, где требуется сочетание малого веса, высокой прочности и коррозионной стойкости. К основным сферам применения относятся аэрокосмические гидравлические линии, высокопроизводительные велосипедные рамы, клюшки для гольфа, медицинские инструменты и оборудование для химической обработки.

Благодаря универсальности материала Grade 9 он находит применение в самых разных отраслях промышленности. В аэрокосмической промышленности его способность выдерживать высокое давление гидравлических жидкостей при экономии веса просто неоценима. В спортивном оборудовании премиум-класса такое соотношение прочности и веса напрямую приводит к улучшению результатов спортсменов. В химической промышленности способность выдерживать агрессивные жидкости без ухудшения качества обеспечивает безопасность и надежность. Я лично работал с клиентами, которые использовали этот материал для самых разных целей - от корпусов подводных датчиков до гоночных выхлопных систем. Его уникальный профиль позволяет инженерам расширить границы дизайна и производительности.

Где сияет Gr9: Лучшие отрасли промышленности

Промышленность	Конкретное применение	Причина выбора Gr9
Аэрокосмическая промышленность	Гидравлические и топливные трубопроводы	Высокий усталостная прочность3Легкий вес, надежность.
Спортивное оборудование	Велосипедные рамы, рамы для инвалидных колясок, валы для гольфа	Отличное соотношение прочности и веса для скорости и ловкости.
Морские/оффшорные	Трубы охлаждения морской воды, корпуса датчиков	Полная невосприимчивость к коррозии в соленой воде.
Химическая обработка	Трубы для теплообменников, технологические трубопроводы	Устойчивость к широкому спектру агрессивных химических веществ.

---

Каков код ASME для титановых труб?

Do you need to ensure your piping system complies with industry safety codes? Using materials that don’t meet standards like ASME can result in failed inspections, project rejection, and serious safety risks.

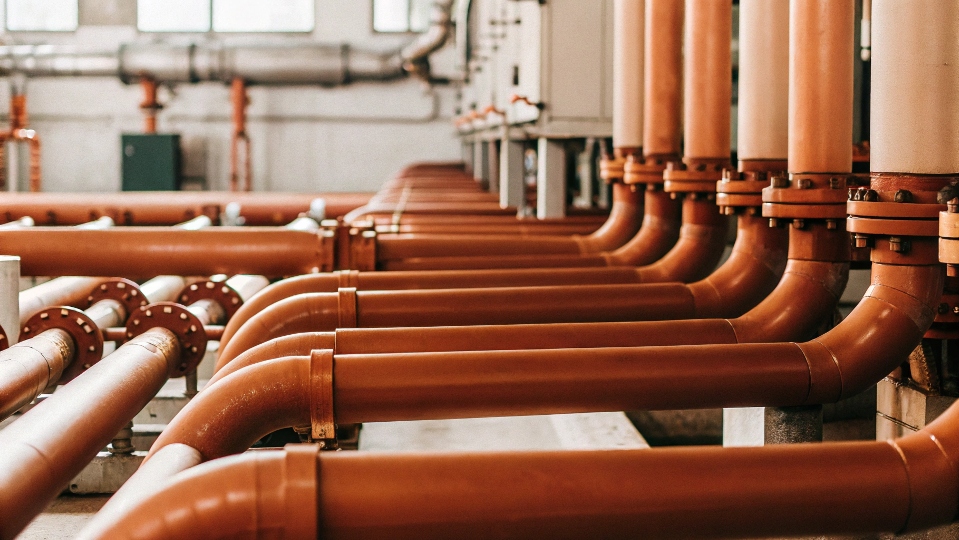

Основным кодом ASME, регулирующим технологические трубопроводы из титана, является ASME B31.3, код "Технологические трубопроводы". Этот стандарт определяет правила проектирования, изготовления и испытания трубопроводных систем, используемых на химических заводах, нефтеперерабатывающих предприятиях и других подобных промышленных объектах. Стандарты ASTM определяют материал; коды ASME определяют, как его использовать.

This is an important distinction for my industrial clients. The ASTM B338 standard tells you what the tube is made of and what its properties are. The ASME B31.3 code tells you how to use that tube to build a safe and reliable piping system. They work together. An engineer designs a system according to the rules in ASME B31.3, and in that design, they will specify a material that meets a standard like ASTM B338. So, if you’re building an industrial piping system, you’ll be working with both. Understanding this relationship is key to ensuring your project is both compliant and safe.

ASTM vs. ASME: What’s the Difference?

Подумайте об этом так: ASTM - это рецепт, а ASME - поваренная книга для создания полной системы.

Стандартный тип	Фокус	Пример	Назначение
ASTM	Характеристики материала	ASTM B338 Gr9	Определяет химические, механические и физические свойства самой трубки.
ASME	Проектирование и безопасность системы	ASME B31.3	Содержит правила проектирования и строительства безопасной трубопроводной системы с использованием этих материалов.

---

В чем разница между титаном 2 и 9 класса?

You see both Grade 2 and Grade 9 offered, and choosing between them can be difficult. Making the wrong choice could mean paying for performance you don’t need or selecting a material that isn’t strong enough.

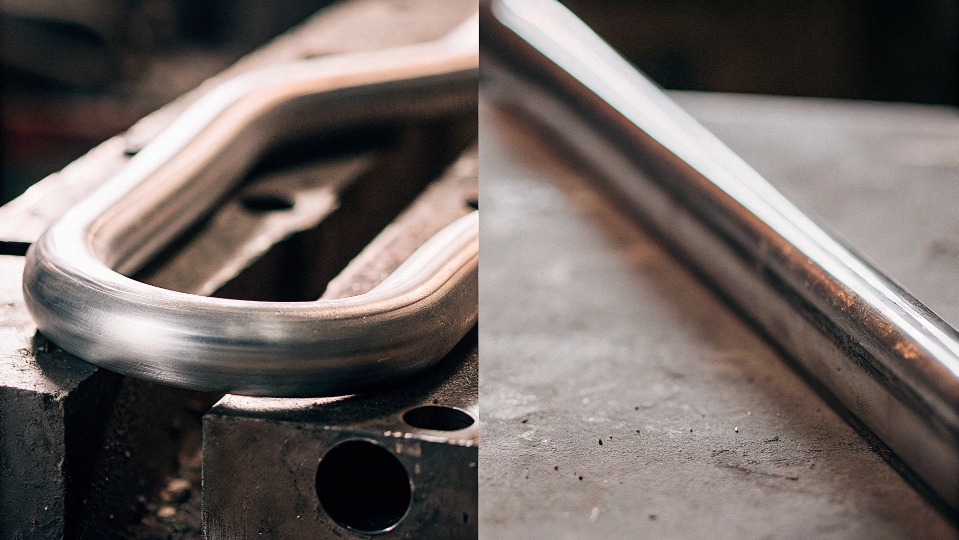

Ключевое различие заключается в прочности и составе. Grade 2 - это коммерчески чистый титан, который ценится за максимальную коррозионная стойкость² и формуемость. Grade 9 - это титановый сплав (Ti-3Al-2.5V), который более чем в два раза прочнее, чем Grade 2, и обеспечивает гораздо лучшее соотношение прочности и веса.

Будучи одним из немногих китайских интегрированных производителей - от титановой губки до готовой трубы, - мы часто помогаем клиентам принять именно такое решение. Выбор прост, если вы определите свои приоритеты. Если ваша главная задача - противостоять коррозии в неструктурной детали, класс 2 часто является наиболее экономичным и простым в работе. Однако если вам нужна та же коррозионная стойкость, но при этом деталь должна быть прочной, легкой и выдерживать нагрузки, то класс 9 - несомненный победитель. Мы помогаем клиентам выбрать класс 2 для общих коррозионных применений и направляем их к классу 9, когда прочность и вес являются критически важными, как, например, в автомобильных трубах.

Сравнение с глазу на глаз

Характеристика	Класс 2 (коммерчески чистый)	Класс 9 (сплав Ti-3Al-2.5V)	Winner For…
Прочность	Нижний	Значительно выше (~25% сильнее)	9 класс (Структурные части)
Устойчивость к коррозии	Превосходно	Превосходно	Галстук (Оба превосходны)
Формуемость	Превосходно	Хорошо	2 класс (Глубокая вытяжка/сложные изгибы)
Свариваемость	Превосходно	Хорошо	2 класс (Немного легче сваривать)
Стоимость	Нижний	Выше	2 класс (Проекты, ориентированные на бюджет)
Лучшее приложение	Химические резервуары, архитектурные панели	Аэрокосмические трубы, велосипедные рамы	Зависит от потребности

Заключение

ASTM B338 Gr9 определяет универсальный стандарт труб из высокопрочного титанового сплава. Сочетание прочности, малого веса и коррозионной стойкости делает его лучшим выбором для применения в сложных условиях.
